วันอังคารที่ 11 ตุลาคม พ.ศ. 2554

โครงการ CNC 5 Axis Machine





โครงการเครื่องจักรกล CNC 5 แกน (CNC 5 Axis Machine)
เสนอต่อ สถาบันไทย - เยอรมัน
โดย บริษัท สปาร์ แมคคาทรอนิคส์ จำกัด
20 พฤษภาคม 2554

2. ผู้เข้าร่วมโครงการ
2.1 บริษัทผู้ผลิต บริษัท สปาร์ แมคคาทรอนิคส์​จำกัด

ที่อยู่ 27/11 หมู่ 3 ถนนเลียบคลองสี่วาพาสวัสดิ์ ตำบลนาดี อำเภอเมือง จังหวัดสมุทรสาคร
เบอร์ติดต่อ 034466429
E-mail : sompob@spar.co.th

2.2 บริษัทผู้นำไปใช้
บริษัท บริษัท ซี พี เค ทูลส์ แอนด์ ดายส์ แมนู แฟคเจอริ่ง จำกัด

ที่อยู่ 410 หมู่ที่ 12 ถนน รามคำแหง ตำบล/แขวง มีนบุรี อำเภอ/เขต มีนบุรี จังหวัด กรุงเทพมหานคร
E-mail : cpkeng2@truemail.co.th

3. ชื่อหัวหน้าโครงการ ผู้ร่วมโครงการ และที่ปรึกษา
3.1นายสมภพ ฟุ้งธรรมสาร หัวหน้าโครงการ กรรมการผู้จัดการ บริษัทสปาร์​ แมคคาทรอนิคส์ จำกัด
3.2นายรุ่งศักดิ์ นาวงศ์ ตำแหน่งผู้จัดการแผนก Machinery Design Division หัวหน้าโครงการ
3.3 นายธนรัตน์ สุวรรณวุธ วิศวกรเครื่องกล
3.4 นายนราศักดิ์ เนตรสุข วิศวกรไฟฟ้า

4. ระยะเวลาของโครงการ 5 เดือน (ตั้งแต่ 4 เมษายน 2554 จนถึง 30 กันยายน 2554)

5. หลักการและเหตุผล CNC 5 แกน เป็นเครื่องที่ออกแบบมาเพื่อใช้งานที่เครื่อง CNC 3 แกนทำไมได้ เช่น รูปทรงที่เป็น Undercut , รูปทรงที่เป็นแบบงานลอยตัว แต่เนื่องจากเครื่อง CNC 5 แกนเป็นเทคโนโลียีใหม่ ซึ่งยังไม่มีการใช้งานที่แพร่หลาย อีกทั้งยังมีราคาสูง ทางบริษัทจึงได้ร่วมกับบริษัท CPK ทำการสร้างเครื่องจักร CNC 5 แกน เพื่อใช้ในการกัดโมลด์ เหล็กหล่อ โมลด์ปั้ม โดยจะออกแบบเครื่องจักรในลักษณะที่ เป็นหัว Spindle เคลื่อนที่ ชิ้นงานอยู่กับที่ ขนาดของเครื่องจักรอยู่ที่ 2000x4000x700 mm.

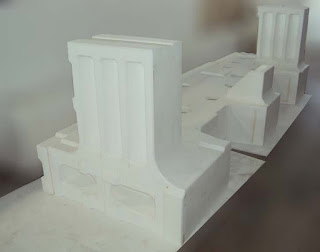

6. วัตถุประสงค์ของโครงการ เพื่อใช้ในการผลิตโฟมต้นแบบงานหล่อ งานแม่พิมพ์ ปั๊มขึ้นรูปอุตสาหกรรมยานยนต์ และเครื่องจักรโมเดลต่าง ๆ ประเภทอุตสาหกรรมที่ใช้งาน อุตสาหกรรมยานยนต์, อุตสาหกรรมพลาสติก, อุตสาหกรรมสร้างเครื่องจักร, งานหล่อพระ ฯลฯ

7. ผลลัพธ์และเป้าหมาย เป้าหมายของเครื่องจักรนี้ก็คือ การทำงานที่ซับซ้อน และเครื่่องจักร 3 แกนทำไม่ได้ อีกทั้งเป็นการศึกษาข้อมูลต่างๆ ของเครื่องจักร cnc 5 แกนว่า ยังมีจุดอ่อน จุดแข็งอย่างไรบ้าง

8. ผลที่คาดว่าจะได้รับ ลดค่าใช้จ่ายในการผลิต เช่นค่าแรง, ค่าสูญเสียของวัตถุดิบ ลดเวลาในการผลิต 60-70% ลดวัตถุดิบในการผลิต จากเดิมที่ต้องใช้โฟมมาตัดต่อกันหลายๆก้อน ความถูกต้องและเที่ยงตรงสูง 9. ข้อมูลทางเทคนิค ราคา และรายละเอียดต่าง ๆ ของเครื่องจักรต้นแบบ โครงสร้างเครื่องจะออกแบบด้วยเหล็กกล่องขนาด 300x150x8mm. ลักษณะของเครื่องจักรจะเป็นแบบ Grantry Spindle move ชิ้นงานอยู่กับที่ หัว Spindle เคลื่อนที่โดยหัว Spindle จะเคลื่อนที่ในแนวแกน X,Y,Z,B,C ระยะการเคลื่อนที่ 2000x4000x700 mm. Spindle จะเป็นแบบ High speed ความเร็วรอบปรับได้ ตั้งแต่ 0- 24,000 RPM.

รายละเอียดของแต่ละแกน มีดังนี้

MACHINE CONSTRUCTION

The machines are constructed of a rigid, fabricated steel base, utilizing heavy gauge steel tube and plate weldment construction throughout. All surfaces that mount precision components are precision machined. Machine Dimension is mm. TABLE SIZE The Machine has a working area 2000x4000x700 mm

X-AXIS

The X-axis is the Bridge axis moves left and right The bridge will span the 2,000 mm. dimension over the work zone Actual travel X- axis is 2500 mm. Maximum Feed rate is 15,000 mm. per minute Linear guide 30 mm profiled ways with steel linear bearing blocks The X-axis is driven by ball screw and AC Servo motor

Y-AXIS

The Y-axis is the moving gantry axis and travels front to back The Gantry will travel the 4000 mm. dimension Actual travel Y-axis is 5000 mm. Maximum Feed rate is 15000 mm per minute. Linear guide 30 mm . The Y-axis is driven by a Rack and Pinion assembly with Servo motors on each side of the gantry operating in a slave mode.

Z-AXIS

The Z-axis travel is 700 mm. Clearance from the ground to the bottom of the bridge is 700 mm. Maximum Feed rate 15000 mm. per minute. The Z-axis is driven by a recirculating ball nut, lead screw assembly. The lead screw spins and is supported on each end by angular contact bearings.

B/C Axis

The B/C Axis is designed with 2 precision plenary gear in 90 degree. Both axis driven with AC Servo motor.

CNC Controller

We used Industrial CNC Controller model AD-CNC4860.









Youtube Vedio
http://youtu.be/f7vOOtnDqSA

พบกับการเสวนา เรื่องเครื่อง CNC 5 axis ที่ ไบเทค บางนา งาน Thai Metalex 2011 วันที่ 22 ธันวาคม 2011
ห้อง Meeting room 212 13.30 - 15.30 น.

Road Show ครั้งที่ 3 ในงาน TechnoMart InnoMArt 2011 ในวันที่ 5-13 มกราคม 2555 ณ Impact Arena เมืองทองธานี
